FREESCAN UE TAŞINABİLİR LAZER TARAMA CİHAZI

Untitled Document


FreeScan UE serisi taşınabilir metroloji sınıfı 3D lazer tarayıcıdır. Yüksek hassasiyetli ve hızlı ölçüm yapabilen taşınabilir el tipi lazer tarayıcı kullanıcılarına kolay kullanım imkanı tanır. Ürün geliştirme, tersine mühendislik ve kalite kontrol ölçüm uygulamaları için idealdir. Shining3d

FreeScan serisinin mavi lazer ışığına sahip portatif 3D tarayıcısı olan FreeScan UE, ikonik "yüksek doğruluk" ve "yüksek hassasiyet" gibi özelliklerini bir önceki jenerasyondan devralır. Aynı zamanda ergonomik ve hafif ekipman tasarımı, kullanım esnasında tutmayı ve çalıştırmayı kolaylaştırır. Otomotiv, ulaşım, raylı sistemler, havacılık ve savunma, kalıp ve fikstür, enerji, makine imalatı, ağır iş makinaları vb. endüstri grupları için metroloji sınıfı, yüksek doğrulukta denetim ve kontrol çözümleri sunar.



METROLOJİ SINIFI YÜKSEK HASSASİYET

Tarama doğruluğu 0.02mm, Hacimsel Doğruluk 0.02mm+0.04mm/m.


HAFİF VE ERGONOMİK DİZAYN

FreeScan UE ergonomik tasarımı ile uzun süreli kullanımlarınızda sizi yormaz. Sadece 670gr.


HER TÜRLÜ YÜZEY KOŞULLARINA UYGUN

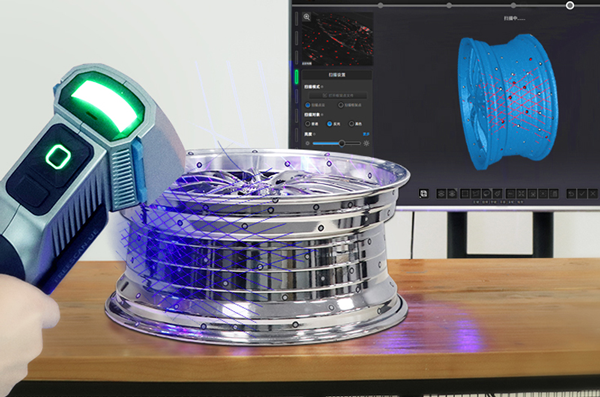

Mavi lazer teknolojisi sayesinde parlak ve siyah yüzeylerde herhangi bir spreye ihtiyaç duymadan tarama yapabilme imkanı.



HEMEN TEKLİF İSTEYİN yada DEMO TALEBİNDE BULUNUN






YAZILIM

FreeScan 3D tarayıcı, tüm 3B tarama ihtiyaçlarınızı karşılayacak veri toplama yazılımıyla birlikte teslim edilmektedir.

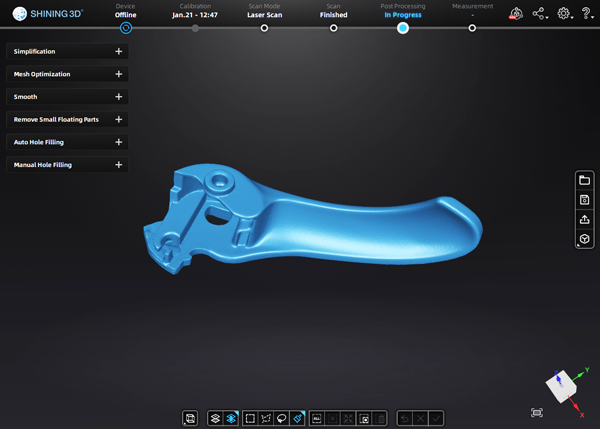

Kullanıcı dostu veri toplama yazılımı içerisinde iş parçalarınızın ölçüm verilerini kayıt altına alıp, otomatik olarak mesh(stl) ölçüm dataları elde edebilirsiniz.


 Sonrasında bu elde edilen verileri ürün geliştirme maksatlı 3D yazıcılara OBJ ; STL ; ASC ; PLY ; P3 ; 3MF gibi formatlarda gönderebilirsiniz.
Yazılım içerisinde otomatik olarak Verisurf, 3D System (Geomagic Solutions) yazılımlarına bağlantı kurarak kalan ölçüm işlemlerinizi tamamlayabilir otomatik raporlar düzenleyebilirsiniz.



FreeScan taşınabilir lazer tarama cihazı farklı yazılımlarla da uyumlu çalışmaktadır.
InnovMetric Software (PolyWorks), Metrolog XG, Dassault Systemes (CATIAV5 & SolidWorks), Handyscan, PTC (Pro/ENGINEER), Siemens (NX & Solid Edge), Autodesk (Inventor, Alias, 3ds Max, Maya, Softimage

Shining3d, EinScan HX, AESUB tarama spreyi

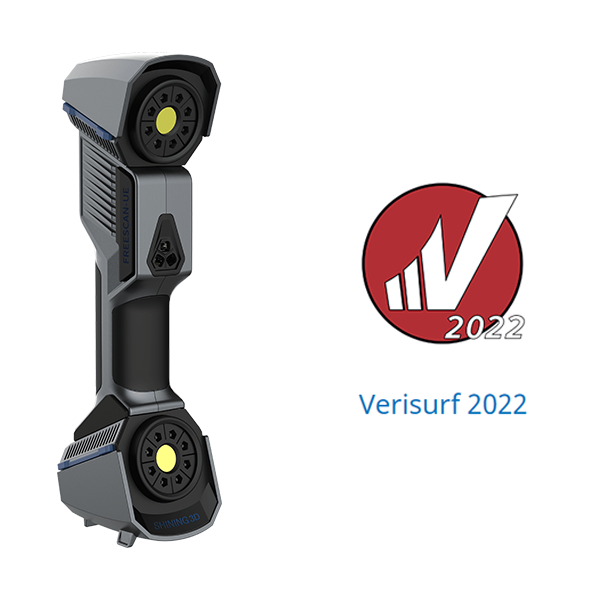

Verisurf FreeScan UE ÜRÜN TANITIM VE ÖLÇÜM VİDEOSU









TEKNİK ÖZELLİKLER:


 FreeScan UE7    FreeScan UE11

Tarama Şekli

 Tekli/Çoklu Çizgisel Lazer  Tekli/Çoklu Çizgisel Lazer

Kaynak

 14 lines+1 line mavi lazer 22 lines+1 line mavi lazer
Tarama Doğruluğu 0.02 mm 0.02 mm
Hacimsel Doğruluk 0.02 mm+0.04 mm/m 0.02 mm+0.04 mm/m
Tarama Hızı 650,000 nokta/s 1.020,000 nokta/s
Ölçüm Çözünürlüğü 0.05mm-3mm 0.05mm-3mm
Ölçüm Alanı 510mm x 520mm 510mm x 520mm
Boyut 298mm x 90mm x 74.5mm 298mm x 90mm x 74.5mm
Ağırlık 670g 670g
Tavsiye edilen parça ebatları 0.1-4 m (0.3-13 ft) 0.1-4 m (0.3-13 ft)
