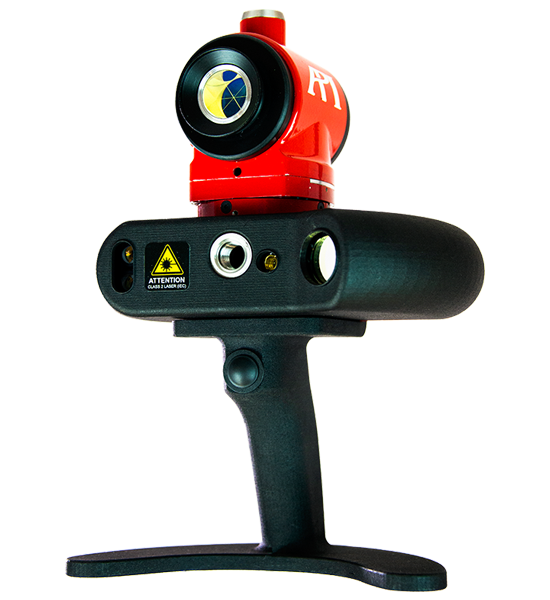

API iSCAN3D

METROLOJİ AMAÇLI 3D TARAYICI

IFM TABANLI	200.000
HASSASİYET	NOKTA/SANİYE
1.03 KG	360°
TOPLAM AĞIRLIK	DÖNEBİLEN BAŞLIK

TEKLİF İSTEYİN yada DEMO TALEBİNDE BULUNUN

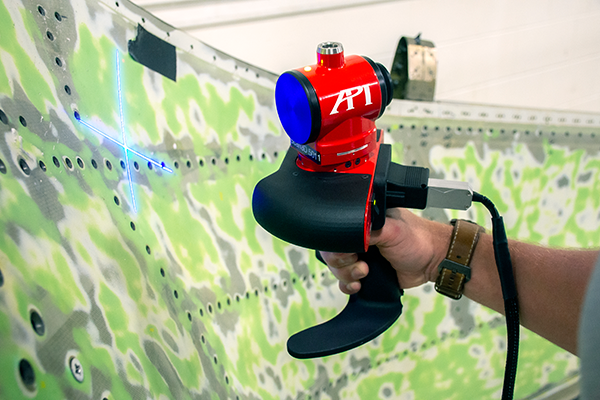

ÇAPRAZ ÇİZGİLİ MAVİ LAZER TARAYICI

Çapraz lazer çizgileri, bir yüzeyi herhangi bir yönde kolaylıkla ve esneklikle tarama yeteneği sağlar.

Mavi lazerler ve yüksek çözünürlüklü kamera, gerçek zamanlı olarak taranılan objelerin ince ayrıntılarını içeren yoğun nokta bulutu sağlar.

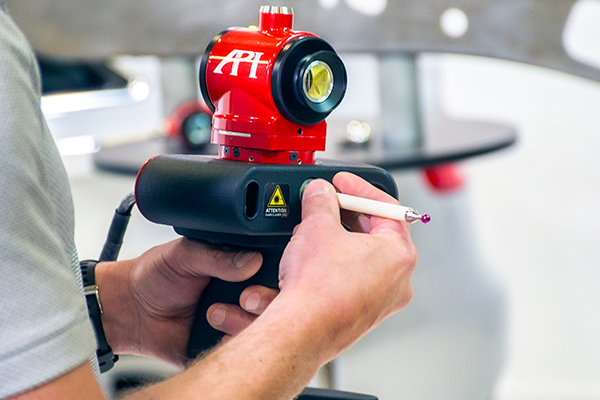

RFID DOKUNSAL PROBE

Otomatik prob ucu tanıma, prob uzunluğunu ve prob ucunun uç boyutunu otomatik olarak belirlemek ve ölçümler sırasında kullanıcı prob seçimini ortadan kaldırmak için RFID teknolojisini kullanır.

Hertürlü uygulamaya uygun çeşitli prob uçları (500 mm'ye kadar desteklenir), derin unsurları dokunarak ölçme yeteneği sağlar.

ÖZELLİKLERİ VE FAYDALARI

HASSASİYET
Kalıp Fikstür ölçümü, boşluk ve yüzey denetimi ve tersine mühendislik içeren uygulamalarda kullanım için IFM tabanlı hassas ölçüm.

KONTROL
iScan3D'nin çok yönlülüğü, büyük ölçekli lazer taramayı hızlı ve basit hale getirir.

BÜYÜK TARAMA ALANI
iScan3D, geniş alanları taramak için API'nin Radyan Lazer İzleyicileri ile birlikte çalışır. Döner kafası, tam 360 ° dönüşe izin vererek esneklik sağlar.

KOMPAKT ÇÖZÜM
Taşıması ve kullanımı kolay hafif 3D tarama sistemi.

360° SÜREKLİ TAKİP
iScan'ın döner kafası, bir lazer izleyici ile görüş hattındayken sürekli harekete izin verir.

ERGONOMİK DİZAYN
Boşlukların, gizli açıların ve eğrilerin ölçümü sırasında tutması ve çalıştırması kolaydır.

170mm ±40mm STAND-OFF

	7M	15M	ABOVE 15M
Spatial Length (2σ)	∓ 50 μm	∓ 80 μm	∓ 20 μm + ∓ 4 μm/m
Sphere Radius (2σ)	∓ 50 μm	∓ 75 μm	∓ 30 μm + ∓ 4 μm/m
Surface (2σ)	∓ 60 μm	∓ 70 μm	∓ 80 μm + ∓ 2 μm/m

SPATIAL LENGTH UNCERTAINTY (SLU)

SLU is the deviation between a length measured with the iScanTM (in a static orientation) its nominal value.

SPATIAL RADIUS UNCERTAINTY (RU)

RU is the deviation between a measured sphere’s radius and its nominal value.

MEASUREMENT UNIT SPECIFICATION

SLU and RU are further specified as a function of the distance between the laser tracker and the measurement point.

GÜVENİLİRLİK VE PERFORMANS

iScan3D’nin kompakt ve hafif tasarımı, yüksek performans sağlar.

Vurgulanan özelliklerin tümü ve daha fazlası, gelişmiş tarama sonuçları sağlar.
