API LADAR
API DİNAMİK 9D LADAR
EN HIZLI, EN DOĞRU
İNTERFEROMETRE TABANLI TEMASSIZ ÖLÇÜM SİSTEMİ
| ÖLÇÜM MESAFESİ | HIZLI ISINMA |
|---|---|
| 25 M | 20 DAKİKA |
| TARAMA HIZI | AĞIRLIK |
| 0.2 SAN/CM² | 11 KG |
| YÜKSEK YOĞUNLUKLU TARAMA | HASSASİYET |
| 50 ÇİZGİ/SAN | 25 μm +/- 6 μm / m |

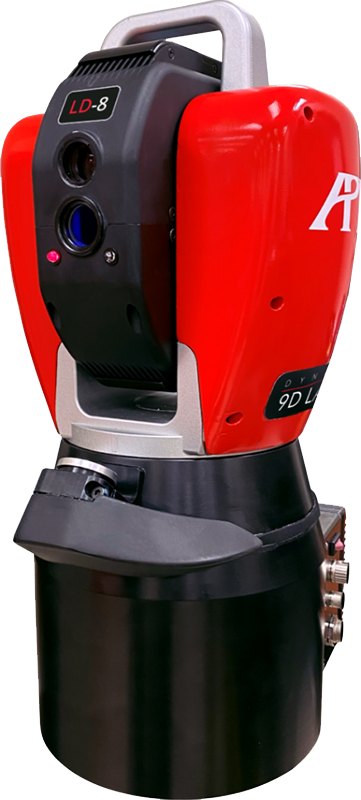

Dinamik 9D LADAR cihazının 3 farklı versiyonu bulunmaktadır: LD-8, LD-15 ve LD-25.
TEKLİF İSTEYİN yada DEMO TALEBİNDE BULUNUN
DİNAMİK 9D LADAR
DÜNYA ÜZERİNDEKİ EN HIZLI, EN DOĞRU
INTERFEROMETRE TABANLI TEMASSIZ ÖLÇÜM SİSTEMİ
DAYANIKLI OLMASI İÇİN TASARLANDI

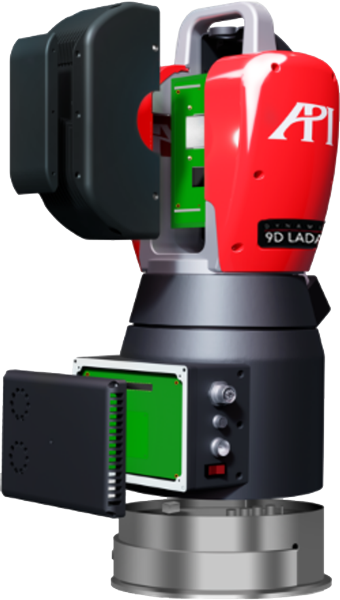

API'nin kompakt ve sağlam UNIBODY izleyici tasarımı, şafta monte motorlara, kodlayıcılara ve lazere izin verir. UNIBODY şafta monteli lazer yeniliği, Abbe ofset hatalarını en aza indirirken, aynı zamanda lazer kaynağı, optik, kamera ve ana kafa elektroniklerini izleyici gövdesinin merkezinde barındırır.
HIZLI VE VERİMLİ ISINMA SÜRESİ
UNIBODY tasarımda tüm ısı kaynaklarının merkezlenmesiyle, ısınma veya şiddetli ortam sıcaklığı değişimleri sırasında ısının gövde üzerinde hızlı bir şekilde dağılmasını sağlar. Bu sayede izleyici gövdesinin çalışması süresince sabit ısı dengesini korumasını sağlayarak daha kısa ısınma süresi ve üstün ölçüm istikrarı sağlar.
ÇIĞIR AÇAN TEKNOLOJİ
9D LADAR, üretimde otomatik parça ölçümünde devrim yaratmaya ayarlanmış çığır açan bir teknolojidir. 9D LADAR için Patent başvurusu yapılmış, Optik Frekans Cızırtılı İnterferometri (OFCI) teknolojisini kullanan en hızlı, en doğru interferometri tabanlı temassız ölçüm sistemidir.
LAZER ALGILAMA VE MENZİL
9D LADAR, otomotiv, havacılık, gemi yapımı, enerji, ulaşım, takım tezgahı, robotik ve inşaat gibi tüm imalat endüstrilerini hedefler. Hem boyutsal hem de yüzey geometrilerini ölçer.
GELENEKSEL LAZER RADAR CİHAZLARINA KARŞI LADAR KARŞILAŞTIRMA
| Özellik | API 9D LADAR | Diğer Lazer Radar Sistemleri | Gelişme |
|---|---|---|---|
| Core Technology | Optical Frequency Chirping Interferometry | Frequency Modulated Coherent Laser | ✔ |
| Data Rate | 20,000 pts/sec | 500 pts/sec – 1,000 pts/sec max | ✔ |
| Scanning Speed | 0.2 sec/cm² | 1 sec/cm² Maximum | ✔ |
| Raster Scanning | 50 lines/sec – 0.1mm spacing | N/A | ✔ |
| Volume Accuracy (2σ) | Linear: 25 µm + 2 µm/m | Linear: 20 µm + 5 µm/m | ✔ |
| Beam Spot Size | 32 µm or smaller | Sub-mm | ✔ |
| Target Reflectance | Insensitive | Sensitive | ✔ |
| Field of View | ≥ 85-degree | ≥ 45-degree | ✔ |
| Transparency | Measurement of transparent objects | Cannot measure transparent objects | ✔ |
| System Controller | Built-in | External | ✔ |
API ÜRÜN GARANTİSİ
ABD'de üretilen tüm 9D LADAR ürünleri, 24 ay parça ve işçilik garantisi ile birlikte verilmektedir. API, yedek ürün sağlama programı ve kalibrasyon sözleşmesi sunar.
HEDEFSİZ ÖLÇÜM YETENEĞİ
API 9D LADAR, doğrudan üretim yerlerinde hızlı ve minimum kurulum süresiyle otomatik ölçüm sağlar. Mevcut ölçüm cihazlarıyla karşılaştırıldığında, veri toplama oranlarını etkin bir şekilde artırır ve otomatik ölçümün sağlanmasına olanak tanır.
