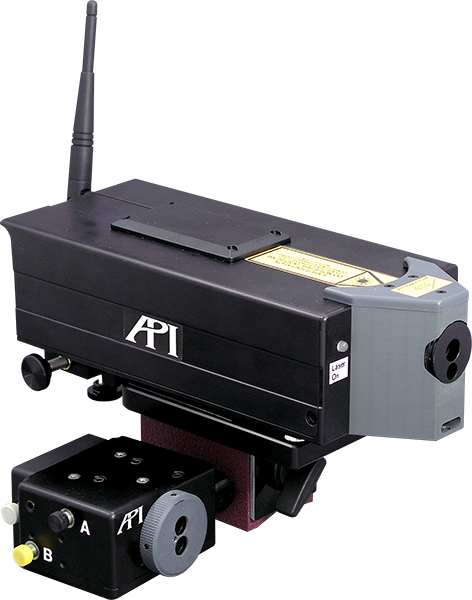

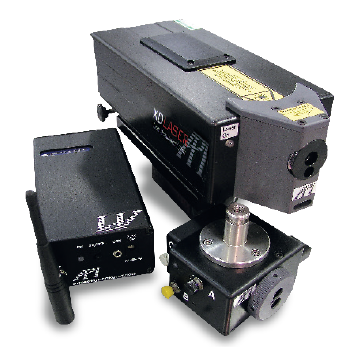

API XD LASER

ÇOK EKSENLİ LAZER İNTERFEROMETRE

80M	6DOF
LİNEER MESAFE	ÖLÇÜM

0.5 PPM	4,2 KG
HASSASİYET/METRE	TOPLAM AĞIRLIK

TEKLİF İSTEYİN yada DEMO TALEBİNDE BULUNUN

5 EKSEN CNC KALİBRASYONU

XD Laser, tek bir kurulumda 6 hata parametresinin tümünü aynı anda ölçebilen tek değerlendirme sistemidir.

HIZLI ÖLÇÜM

XD Laser'in hızlı, doğru makine konumlandırma ölçümü ve eksenel kapasitesi, geleneksel interferometrelere kıyasla %80'e kadar daha az makine duruş süresi ile eksiksiz makine analizini mümkün kılar.

GERÇEK ZAMANLI ANALİZ

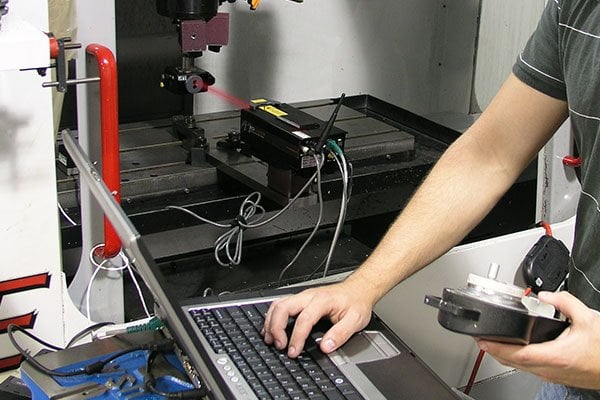

XD Laser, tek bir kurulumda 6 hata parametresinin tümünü aynı anda ölçebilen tek değerlendirme sistemidir. Kontrol, veri toplama ve raporlama için yazılım da sisteme dahildir.

ÜRÜN TANITIM VİDEOSU

ÖZELLİKLERİ VE FAYDALARI	TEKNİK ÖZELLİKLER

HIZLI ÖLÇÜM
XD Laser'in hızlı, doğru makine konumlandırma ölçümü ve eksenel kapasitesi, geleneksel interferometrelere kıyasla %80'e kadar daha az makine duruş süresi ile eksiksiz makine değerlendirmesini mümkün kılar.

6 DOF ÖLÇÜMÜ
XD Laser, tek bir kurulumda 6 hata parametresinin tümünü aynı anda ölçebilen tek değerlendirme sistemidir.

ÖLÇÜM ESNEKLİĞİ

XD Laser, bir makinenin hız, ivme, paralellik, diklik ve düzlemsellik hatalarını değerlendirir.

KOMPAKT TASARIM
XD Lazer sistemi, kurulum kolaylığı ve makine ölçüm hacminin maksimize edilmesi için minimum parça ve kompakt sensörler içerir.

YAZILIM
Veri toplama ve raporlama için XD Laser kontrol yazılımını içerir. Doğrusal ve hacimsel hata kompanzasyonu seçenekleri de mevcuttur.

SERVİS DESTEĞİ
Automated Precision global ekibi ve ülke yetkili distribütörleri, dünyanın her yerinde tutarlı destek sağlar.

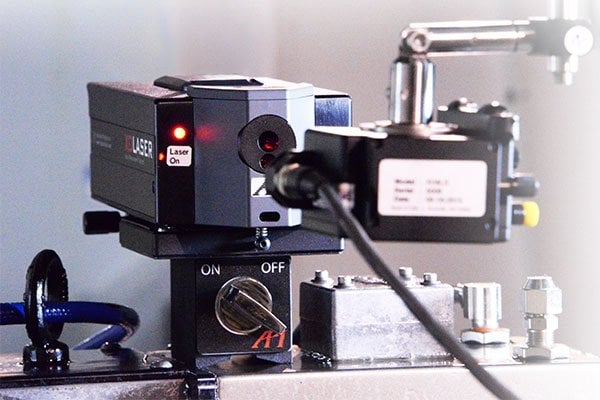

UYGULAMALAR

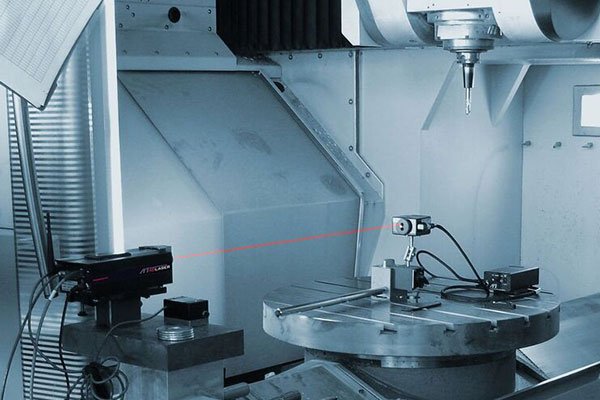

Ödüllü XD Laser, hızlı takım tezgahı hata değerlendirmesi için lineer, açısal, doğrusallık ve yuvarlanma hataları dahil olmak üzere 6 serbestlik derecesinin hepsini aynı anda ölçen çok boyutlu bir lazer ölçüm sistemidir. Ölçümler şunları içerir:

Döngüsel doğruluk
Geometrik hata
Açısal hata
Düzlemsellik
Diklik
Paralellik

		XD TM STANDART SERİSİ (LS)				XD TM PRECISION SERİSİ (LP)
Özellikler		XD1 LS	XD3 LS	XD5 LS	XD6 LS	XD1 LP	XD5 LP	XD6 LP
Lineer Ölçüm
Ölçüm Aralığı	0 – 45 m 80 m (opsiyonell)	X	X	X	X	X	X	X
Hassasiyet	0.2 μm/m					X	X	X
Hassasiyet	0.5 μm/m	X	X	X	X	X
Doğrusallık Ölçümü
Ölçüm Aralığı	± 0.3 mm*						X	X
Ölçüm Aralığı	± 0.5 mm*		X	X	X
Hassasiyet	± (0.5 μm + 0.1 μm/m) or 1% of max measured error						X	X
	± (1 μm + 0.2 μm/m) or 1% of max measured error				X	X
	± (2 μm + 0.4 μm/m) or 2% of max measured error		X
Açısallık Ölçümü
Ölçüm Aralığı	± 800 arcsec			X	X
Ölçüm Aralığı	± 400 arcsec						X	X
Pitch & Yaw Hassasiyeti	± (1.0 arcsec + 0.1 arcsec/m)			X	X
Pitch & Yaw Hassasiyeti	± (0.5 arcsec + 0.05 arcsec/m)						X	X
Roll Hassasiyeti (Sadece Yatay Eksen)	± 0.5 arcsec or 1% of max measured error							X
Roll Hassasiyeti (Sadece Yatay Eksen)	± 1.0 arcsec or 1% of max measured error				X
Paralellik Ölçümü
Hassasiyet	± (1.0 arcsec + 0.2 arcsec/m)						X	X
Hassasiyet	± (1.0 arcsec + 0.4 arcsec/m)			X	X
Diklik Ölçümü
Hassasiyet	± (1.0 arcsec + 0.2 arcsec/m)			X	X		X	X
Hassasiyet	± (1.0 arcsec + 0.4 arcsec/m)		X
*Ölçüm aralığı 25 metreden sonra 50% düşebilir.

Lazer Özellikleri
Dalgaboyu Kompanzasyonu	± 0.05 ppm
Operasyon Sıcaklık Aralığı	-5º C – 40º C
Operasyon Nem Aralığı	0 – 95% non condensing
Çıkış Gücü	Class 2 Laser
Lazer Başlık Ağırlığı	Gövde: 3.8 kg, Sensör: 0.4 kg
Lazer Boyutları	Gövde: 230 x 108 x 102 mm Sensör: 70 x 94 x 45 mm

Çevresel Kompanzasyon
Hava Sıcaklığı Ölçüm Doğruluğu	± 0.2º C	XD™ LS
Hava Sıcaklığı Ölçüm Doğruluğu	± 0.1º C	XD™ LP
Hava Basıncı Ölçüm Doğruluğu	± 1.0 mm Hg X	XD™ LS
Hava Basıncı Ölçüm Doğruluğu	± 0.4 mm Hg	XD™ LP
Bağıl Nem Ölçüm Doğruluğu	± 5%	Tüm Modeller
Malzeme Sıcaklık Ölçüm Doğruluğu	0.1º C	Tüm Modeller
