GERÇEK KABLOSUZ TAŞINABİLİRLİK
vProbe, kablosuz teknolojiyi ve entegre pili kullanarak tek bir şarjla 6 saate kadar taşınabilir ölçüm sağlar.
UZUN ÖLÇÜM ARALIĞI
vProbe, minimum performans düşüşü ile 40 metre yarıçapa kadar geniş bir çalışma hacmine sahiptir.
DİNAMİK TARAMA
vProbe'un dinamik tarama özelliği, anında koordinat geri bildirimi sağlayarak operatörün rakip sistemlerden daha hızlı ölçüm yapmasına olanak tanır.
KOMPAKT TASARIM
vProbe hafif bir tasarıma sahiptir ve tek bir taşıma çantasında laser tracker ile teslim edilir.
ERGONOMİK
vProbe, hafif tasarımı ve kolay tutuşu ile daha uzun süre çalıştırılabilir.
ÇOKLU PROBE UZATMA ÇUBUĞU SEÇENEKLERİ
Çeşitli prob uçları mevcuttur – 50 mm'den 500 mm'ye kadar uzunluklar ve farklı probe uç çapları.
ESNEKLİK
Çift stylus konumu, kolay gösterge ışıkları ve posizyon geçiş anahtarı, vProbe ile ölçümleri hızlı ve kolay hale getirir. |
| Parametre |
Özellikleri |
| Radyal İzleme Mesafesi |
80M ye kadar(kablosuz genişletici ile) |
| Wireless Frekansı |
2.4GHz |
| Lithium Ion Batarya |
6 saatten fazla çalışma süresi |
| Ağırlık |
0.68kg |
Probe Hassasiyeti: 150mm Effective Stand-off(w/100mm Stylus*)
|
7M |
15M |
15M ve üzeri |
| 3D Points (3DU) |
∓ 75 μm |
∓ 115 μm |
∓ 40 μm + ∓ 5 μm/m |
| Spatial Length (SLU) |
∓ 50 μm |
∓ 85 μm |
∓ 10 μm + ∓ 5 μm/m |
| Sphere Radius (RU) |
∓ 30 μm |
∓ 40 μm |
∓ 10 μm + ∓ 2 μm/m |
Probe Hassasiyeti: 100mm Effective Stand-off(w/100mm Stylus*)
|
7M |
15M |
15M ve üzeri |
| 3D Points (3DU) |
∓ 55 μm |
∓ 100 μm |
∓ 30 μm + ∓ 5 μm/m |
| Spatial Length (SLU) |
∓ 40 μm |
∓ 85 μm |
∓ 10 μm + ∓ 5 μm/m |
| Sphere Radius (RU) |
∓ 20 μm |
∓ 40 μm |
∓ 10 μm + ∓ 2 μm/m |
3D POINTS UNCERTAINTY (3DU)
3DU is the deviation between a length measured with the vPROBETM (in a static orientation) its nominal value.**
SPATIAL LENGTH UNCERTAINTY (SLU)
SLU is the deviation between a length measured with the vPROBETM (in a static orientation) its nominal value.**
SPATIAL RADIUS UNCERTAINTY (RU)
RU is the deviation between a measured sphere’s radius and its nominal value. Where the reference sphere has a radius between 10mm and 50mm**
MEASUREMENT UNIT SPECIFICATION
3DU, SLU, and RU are further specified as a function of the distance between the laser tracker and the measured surface.
*These values represent the Maximum Permissible Error(MPE) between a verified Scale Bar and the expected performance of the instrument.
*Longer Stylus lengths available – accuracy dependent on length.
**Nominal Values are established by the Laser Tracker. |
|

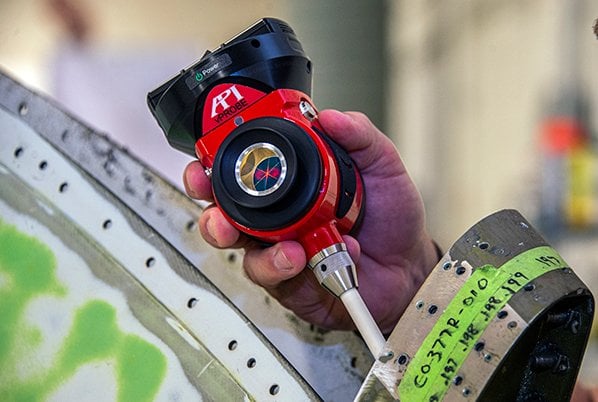

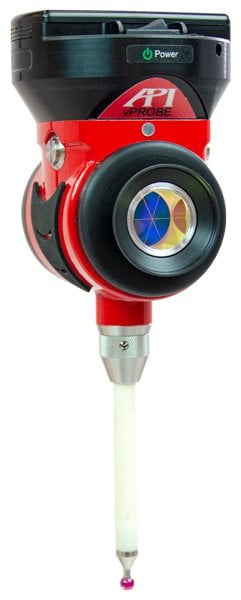

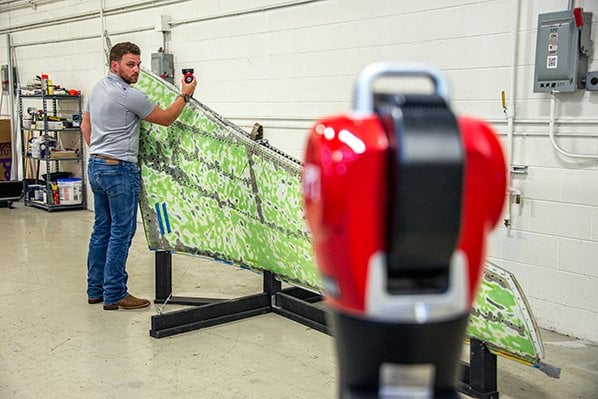

API vProbe™ elde tutulan, hafif, kablosuz dokunsal prob, kolay yakalanabilir tutma probu ile Laser Tracker'ın,
izleyici kurulum sahasının dışındaki karmaşık özellikleri veya parça özelliklerini ölçerek genişletilmiş
koordinat ölçüm imkanı sağlar. Hızlı ve doğru ölçümlerin yanında ve taşınabilir bir kol CMM'sinden .
daha fazla çok yönlülük sunar. Doğası gereği daha büyük parçalar için daha uygundur. İki farklı probe stylus konumu,
geçiş anahtarı ve gösterge LED'leri, bir parçanın içinde, arkasında veya altında olsun, ölçümleri hızlı ve kolay hale getirir.
Dinamik dokunsal tarama özelliği, 6 saatlik ölçüm zamanı sağlayan entegre pil ile anında koordinat geri bildirimi sağlar.
500 mm'ye kadar farklı uzatma çubukları opsiyonel olarak sunulmaktadır. vProbe, RADIAN Plus izleyici ile standart olarak gelir.
Uygulama- alanları:

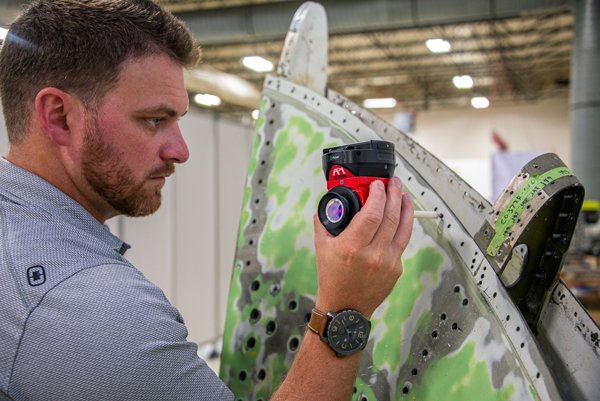

İş Parçası Kontrolü ve Muayenesi
Derin Alanların Ölçümü
Kalite Kontrol Ölçümü
Jigler, Fikstür ve Takım Muayenesi
Tersine Mühendislik
Yüzey Tarama
Hassas Ölçüm |
|
