3D Lazer-optik tarayıcı çözünürlüğü
| 3D tarayıcı çözünürlüğü: kesin olmayan bir tanım |
| 3D tarayıcıların performansı, endüstrinin gittikçe artan talepleriyle orantılı olarak gelişmektedir ve bu da giderek daha güçlü özelliklere sahip çözümler üretilmesinin önünü açmaktadır. Bu şartlar altında lazer tarayıcı çözünürlüğü seçim kriterlerinde önemli bir rol oynamaktadır. Yine de, bu görünüşte basit olan konsept, o kadar kolay kavranmayan unsurları içermektedir. |
 |
|

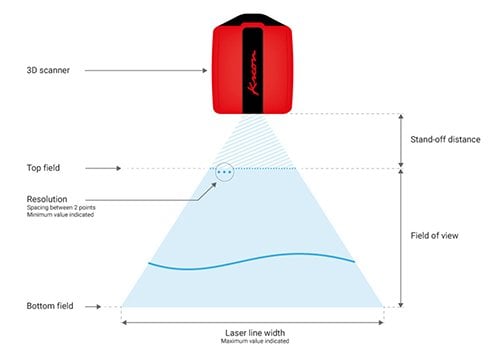

Çözünürlük tanımı
Çözünürlük, bir lazer çizgisindeki iki nokta arasındaki en küçük mesafedir. Bir lazer ve optik tarayıcı için belirtilen çözünürlük her zaman görüş alanının üstünde ölçülür - bu en iyi teorik değerdir. Pratikte bu değer gerçek tarama sırasında asla elde edilemez. Bir tarayıcının çözünürlüğü, noktaların enterpolasyonu olmadığı sürece, kameranın çözünürlüğüne bağlıdır. Lütfen yandaki resme bakınız... |
 |
|

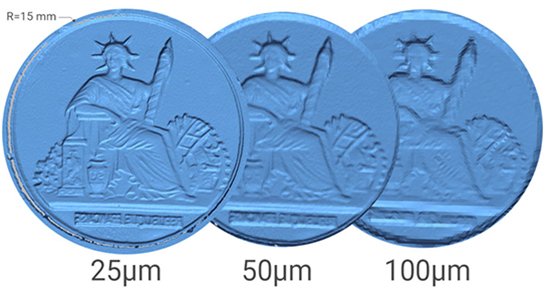

Daha fazla ayrıntı için daha iyi çözünürlük
Tarayıcı çözünürlüğü, yakalanan verilerin yoğunluğunu (nokta bulutu) doğrudan etkiler ve bu nedenle taranılan parçanın detaylarını etkiler. 3D ölçüm bilimiyle uğraşanlar aşağıdaki durumlarda yüksek çözünürlük arar:
• İnce parçaların kenar taramaları
|
 |

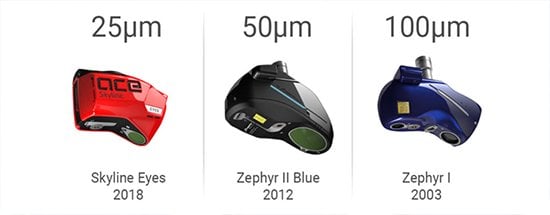

| 2003 yılında Kreon Zephyr I 3D lazer tarayıcısının lansmanıyla başlayarak, Skyline Eyes ile bugüne kadar çözünürlük dört kat arttı 100 µm seviyesinden 25 µm kadar. |
 |
 |

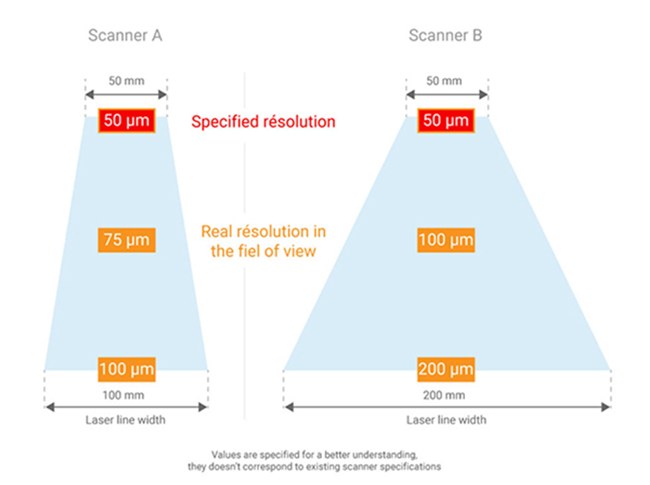

Görüş alanının şekli çözünürlüğü nasıl etkiler?
Görüş alanının şekli çözünürlüğü etkiler (yandaki diyagramlara bakınız). Görüş alanı keskin bir şekilde eğimli kenarlara sahip bir trapez ise, tarama alanın altına yaklaştığında çözünürlük çok hızlı bir şekilde düşer. Genel olarak konuşursak, Lazer çizgisi ne kadar geniş olursa, teorik çözünürlüğe o kadar az yaklaşılır. |
 |

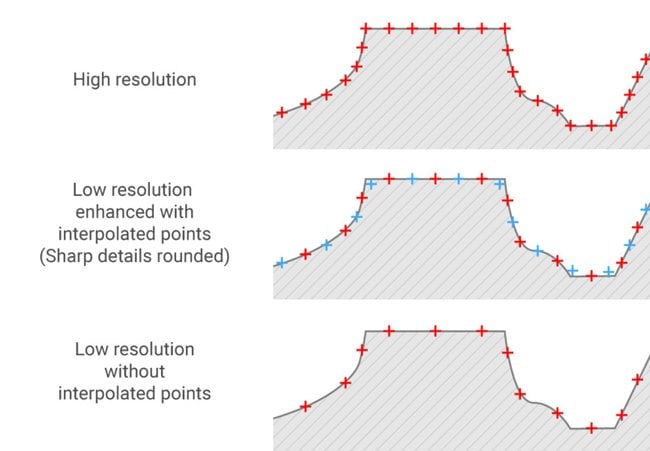

Enterpolasyon noktaları?
Piyasadaki sınırlı kamera çözünürlüğüne sahip bazı tarayıcılar bu eksikliği enterpolasyon noktaları ile telafi ediyor. Enterpolasyon, taranan iki nokta arasına bir veya daha fazla hesaplanan nokta eklemek anlamına gelir. Bu yeni sanal noktalar, lazer çizgisindeki komşu noktalardan elde edilir. Enterpolasyon yapılmayan bir tarama ve eşdeğer çözünürlükte karşılaştırıldığında, enterpolasyon noktaları olan bir taramayla detaylar daha bulanık görünür. Bununla birlikte, bu işlem düşük çözünürlüklü kameralarla donatılmış tarayıcıların sonuçlarını daha iyiymiş gibi göstermesini sağlar. |
|
